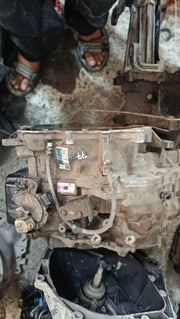

Boîte de vitesses automatique – Chevrolet Equinox / Captiva / Opel Vectra / Saab 9-3 / Volvo / Nissan Maxima – Moteurs Essence & Diesel – environ 2002-2012

Boîte de vitesses automatique – Chevrolet Equinox / Captiva / Opel Vectra / Saab 9-3 / Volvo / Nissan Maxima – Moteurs Essence & Diesel – environ 2002-2012 Référence : AF33 (Famille AF33-5 / AW55-50SN)

Type de pièce : Boîte de vitesses automatique 5 rapports (Transmission automatique transversale)
Libellé : Boîte de vitesses automatique – Chevrolet Equinox / Captiva / Opel Vectra / Saab 9-3 / Volvo / Nissan Maxima – Moteurs Essence & Diesel – environ 2002-2012

1. Applications automobiles

La famille AF33 est utilisée par de nombreux constructeurs sous des désignations différentes. Voici les applications principales :

Remarque : Cette boîte est conçue pour des configurations moteur transversal, en traction avant (FWD) ou transmission intégrale (AWD) .

2. Caractéristiques techniques

Rapports de transmission (exemple Opel Vectra C, moteur Z32SE) : 1ère: 4.69 / 2ème: 2.94 / 3ème: 1.92 / 4ème: 1.30 / 5ème: 1.00 / Marche arrière: 3.18 .

3. Repères

• Désignations croisées : AF33, AF33-5, AF23, AW55-50SN, AW55-51SN, RE5F22A (Nissan), FA57 (Saab), SU1 (Renault) .

• Attention à l'huile : N'utilisez jamais de Dexron III dans cette transmission. L'utilisation de Dexron III entraînera une défaillance de la boîte. Utilisez uniquement du GM T-IV (ou équivalent strictement conforme) .

4. Symptômes de panne / remplacement

• À-coups et passages imprécis : Problème fréquent lié à la défaillance des solénoïdes de pression et de contrôle d'embrayage, une faiblesse connue sur les transmissions Aisin .

• Passage 2-3 qui patine (flare) : Problème documenté sur les Saturn Vue/Ion et Chevrolet Equinox, souvent causé par une aération de l'huile ATF ou un besoin de mise à jour du calculateur (TCM) .

• Mode secours (limp mode) : La boîte peut se bloquer sur un rapport fixe suite à un défaut électronique ou hydraulique.

• Codes défaut associés : P0741 (défaillance de l'embrayage du convertisseur) sur Saturn Vue , P1868 (huile ATF en fin de vie) sur Equinox .

5. Procédure de remplacement (variable selon véhicule)

1. Débrancher la batterie et déposer les éléments périphériques (cardans, supports).

2. Soutenir la boîte avec un cric de transmission.

3. Dévisser les fixations de la boîte sur le moteur et le châssis.

4. Extraire l'ancienne boîte et installer la nouvelle.

5. Reconnecter les faisceaux et les durites de refroidissement.

6. Effectuer un apprentissage via valise de diagnostic (si applicable) et faire le niveau d'huile.

6. Remarques pratiques

• Vérification indispensable : "AF33" est un code de famille. Bien que la base mécanique soit similaire (AW55-50SN), les fixations, les rapports de démultiplication et le câblage électronique varient selon le constructeur (Chevrolet, Opel, Saab, Volvo, Nissan...). Vérifiez impérativement la référence exacte gravée sur votre boîte d'origine ou consultez le catalogue par VIN pour confirmer la compatibilité.
