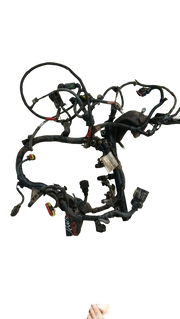

Faisceau moteur – Groupe Fiat / Stellantis (Grande Punto, 500, Doblo) – Moteurs 1.2L / 1.4L essence – 2005-2024
SKU: faisc-00025-d0
Faisceau moteur – Groupe Fiat / Stellantis (Grande Punto, 500, Doblo) – Moteurs 1.2L / 1.4L essence – 2005-2024– Réf. AG0077425B
Référence OE : AG0077425B
Code(s) alternatif(s) : 55206314, 55211690
Fabricant : FIAT (Groupe Stellantis)
Type de pièce : Faisceau moteur (faisceau d'injecteurs et de bobines d'allumage)
Libellé : Faisceau moteur – Groupe Fiat / Stellantis (Grande Punto, 500, Doblo) – Moteurs 1.2L / 1.4L essence – 2005-2024
1. Applications automobiles
Ce faisceau est très largement utilisé sur les petits modèles du groupe Fiat/Stellantis équipés de moteurs essence 1.2L 8V et 1.4L.
| Marque & Modèle | Code châssis | Années | Motorisation | Code Moteur |
|---|---|---|---|---|
| Fiat 500 | 312 | 2007–2024 | 1.2 8V 69 ch | 169 A4.000 |
| Fiat Grande Punto | 199 | 2005–2018 | 1.2 8V, 1.4 8V | — |
| Fiat Punto Evo | 199 | 2009–2012 | 1.2 8V | — |
| Fiat Punto Classic | 188 | 2002–2012 | 1.2 8V | — |
| Fiat Doblo | 223, 263 | 2001–2015 | 1.4 8V | 350A1000 |
| Fiat Albea | — | 2002–2012 | 1.4 8V | 350A1000 |
| Lancia Ypsilon | 846 | 2011–2024 | 1.2 8V | — |
ℹ️ Ce faisceau est compatible avec les moteurs 1.2L 8V (169 A4.000) et 1.4L 8V (350A1000) du groupe Fiat. Il est également référencé sous les codes 55206314 et 55211690 .
2. Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fonction | Liaison électrique entre le calculateur, les injecteurs, les bobines et les capteurs du moteur |
| Type | Faisceau moteur (Engine Wiring Harness) |
| Fabricant | Fiat (pièce d'origine) |
| État typique | Occasion (bon état, testé) |
| Compatibilité | Moteurs essence 1.2L 8V / 1.4L 8V |
| Origine | Pièce d'équipement d'origine |
Inclus dans le faisceau :
-
Faisceau d'injecteurs (4 connecteurs)
-
Faisceau de bobines d'allumage (2 connecteurs)
-
Connecteurs pour les capteurs (PMH, température, etc.)
3. Repères
Références OEM et équivalentes :
| Type | Référence |
|---|---|
| OE Fiat | AG0077425B |
| Variante | 55206314 |
| Variante | 55211690 |
Codes moteur compatibles :
| Code moteur | Motorisation | Puissance |
|---|---|---|
| 169 A4.000 | 1.2 8V FIRE | 60-69 ch |
| 350A1000 | 1.4 8V FIRE | 73-77 ch |
| 188A4.000 | 1.2 8V FIRE | 60 ch |
4. Symptômes de panne / remplacement
| Symptôme | Cause probable |
|---|---|
| Ratés à l'accélération / à-coups | Faisceau endommagé (câble coupé, isolant usé) |
| Voyant moteur allumé avec défauts aléatoires (injecteurs, bobines) | Mauvais contact au niveau des connecteurs |
| Perte de puissance intermittente | Câble débranché ou faux contact |
| Démarrage difficile | Connecteur oxydé ou câble endommagé |
| Impossible de communiquer avec l'ECU | Faisceau endommagé, connecteur oxydé |
Cause fréquente : Usure de l'isolant des câbles due à la chaleur moteur, oxydation des connecteurs, câbles coupés lors d'interventions précédentes.
5. Procédure de remplacement (atelier – 1h à 2h)
⚠️ Intervention nécessitant précautions – Débrancher la batterie avant toute manipulation.
-
Débrancher la batterie (borne négative en premier)
-
Déposer le cache moteur et les éléments obstruant l'accès (boîte à air)
-
Localiser le faisceau moteur (au-dessus du moteur)
-
Inspecter visuellement les câbles (isolant, coupures)
-
Vérifier l'état des connecteurs (oxydation, fissures)
-
Noter l'emplacement de chaque connecteur
-
Débrancher chaque connecteur et déposer l'ancien faisceau
-
Monter le nouveau faisceau (réf. AG0077425B), reconnecter dans l'ordre
-
Rebrancher la batterie
-
Effacer les défauts via OBD
-
Tester le fonctionnement du moteur (ralenti, accélération)
