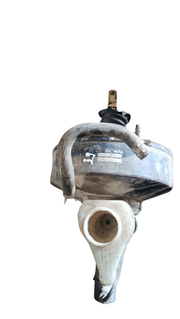

Servofrein (assistance de freinage) – Toyota Corolla – 1993-1997 Réf. 44610-1A560

Servofrein (assistance de freinage) – Toyota Corolla – 1993-1997 Réf. 44610-1A560

Référence OE : 44610-1A560
Autres noms : Power Brake Booster, Booster Assembly Brake, Mastervac
Libellé : Servofrein (assistance de freinage) – Toyota Corolla – 1993-1997

1. Applications automobiles

ℹ️ Cette référence concerne la Toyota Corolla des générations E100 (1993-1997) et E110 (1995-2000 selon marchés), équipée de l'ABS.

Moteurs concernés :

2. Caractéristiques techniques

Spécificités :

• Utilise la dépression générée par le moteur essence

• Amplifie la force appliquée sur la pédale pour faciliter le freinage

• Version avec ABS – compatible avec les circuits hydrauliques ABS Toyota

3. Repères

Références OEM Toyota :
44610-1A560

Références équivalentes / alternatives :

Codes VIN compatibles (exemples) :

• 1NXBB02E... (Corolla US)

• JT1... (Corolla Europe/Japon)

4. Symptômes de panne / remplacement

• Pédale de frein dure (difficile à enfoncer) – signe typique de servofrein défaillant

• Freinage inefficace – nécessite un effort anormalement élevé

• Sifflement en appuyant sur la pédale (fuite de dépression)

• Ralenti instable (fuite de dépression affectant le moteur)

• Témoin de freinage allumé au tableau de bord

• Pédale qui descend trop bas (peut indiquer un problème combiné maître-cylindre)

Cause fréquente : Membrane interne déchirée (fuite de dépression) – généralement non réparable, remplacement obligatoire.

5. Procédure de remplacement (atelier – 2h à 3h)

⚠️ Intervention nécessitant précautions – Toujours déconnecter la batterie avant toute intervention sur le système de freinage.

1. Débrancher la batterie (côté négatif en premier)

2. Vidanger/récupérer le liquide de frein du maître-cylindre si nécessaire

3. Déposer le maître-cylindre (attacher les durites sans les tordre)

4. Déposer la durite de dépression (entre servofrein et collecteur d'admission)

5. Débrancher le capteur de freinage et l'éventuelle durite de dépression additionnelle

6. Déposer les 4 écrous fixant le servofrein au tablier (côté habitacle – accès sous le volant)

7. Extraire l'ancien servofrein par le compartiment moteur

8. Ajuster la tige de poussée (pushrod) du nouveau servofrein si nécessaire

9. Monter le nouveau servofrein, remplacer les joints d'étanchéité (préconisation)

10. Remonter le maître-cylindre (joint neuf recommandé)

11. Rebrancher la durite de dépression et le capteur

12. Rebrancher la batterie

13. Purger le circuit de freinage (vérifier absence de bulles d'air)

14. Tester le freinage à l'arrêt et en roulant

6. Remarques pratiques

• Disponibilité : La référence 44610-1A560 est marquée comme "Discontinued" (arrêtée) par Toyota sur certains marchés . Vérifier la disponibilité auprès des distributeurs.

• Version ABS obligatoire : Cette référence est spécifique aux véhicules avec ABS . Ne pas monter un servofrein de version non-ABS sur un véhicule équipé ABS (circuits hydrauliques différents).

• Interchangeabilité : Vérifier la compatibilité avec les références 44610-1A561 ou variantes aftermarket.

• Pièce de sécurité : Un servofrein défaillant compromet gravement le freinage. Remplacer uniquement par une pièce d'origine ou certifiée.

• Disponible en neuf d'origine (selon stocks), reconditionné, occasion ou équivalent aprèsmarket

• Garantie : 12 mois généralement

Préconisation : Profitez du remplacement pour :

• Vérifier l'état de la durite de dépression (caoutchouc vieilli, fissures)

• Remplacer le joint entre servofrein et maître-cylindre

• Contrôler l'état du maître-cylindre (fuites internes/externes)

• Remplacer le liquide de frein (DOT3 ou DOT4 selon préconisation Toyota)

Vérification avant achat : La référence 44610-1A560 est compatible avec Toyota Corolla 1993-1997 équipée de l'ABS . Confirmez la présence de l'ABS sur votre véhicule (regarder sous le capot : présence du bloc hydraulique ABS avec durites de frein). Vérifiez également le code moteur (4A-FE ou 7A-FE).
