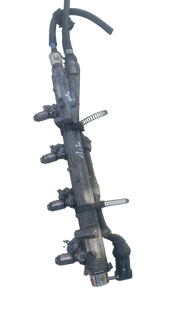

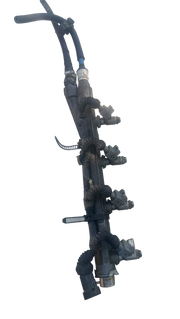

Rampe d'injection pour moteur essence 1.2 MPI 16V – Groupe Fiat 8v grande punto penda fiat 500

Rampe d'injection pour moteur essence 1.2 MPI 16V – Groupe Fiat 8v grande punto penda fiat 500– Réf. 46425911

Référence OE : 46425911
Fabricant : FIAT
Type de pièce : Rampe d'injection (injection rail)
Système d'injection : MPI (Multi-Point Injection)
Fonction : Distribution du carburant vers les injecteurs à pression stable

Libellé : Rampe d'injection pour moteur essence 1.2 MPI 16V – Groupe Fiat

1. Applications automobiles

Cette rampe est spécifiquement conçue pour le moteur essence 1.2 MPI 16V  de la famille FIRE (Fully Integrated Robotised Engine). Elle est utilisée sur plusieurs modèles compacts du groupe Fiat.

Contexte technique : Le moteur FIRE 1.2 existe en version 8V et 16V . La rampe 46425911 est équipée d'un capteur de pression intégré sur son conduit rigide et fonctionne avec une stratégie d'injection séquentielle . L'utilisation d'une rampe MPI implique que le moteur est équipé d'un injecteur par cylindre, contrairement aux systèmes d'injection mono-point (SPI) plus anciens .

2. Caractéristiques techniques

3. Spécificités techniques du système

Le système d'injection MPI de ce moteur présente plusieurs caractéristiques notables :

• Injection séquentielle : À froid ou au démarrage, les injecteurs fonctionnent en simultané. Dès que le régime moteur atteint environ 1200 tr/min, le système adopte une stratégie d'injection séquentielle (un injecteur par cylindre, au moment de l'admission) .

• Adaptation automatique : Le calculateur dispose de paramètres auto-adaptatifs qui corrigent l'usure et le vieillissement des composants. Après une maintenance, une réinitialisation de ces paramètres via un outil de diagnostic est nécessaire .

• Fonction Power Latch : Le module d'injection maintient le relais principal alimenté pendant 30 secondes après l'arrêt du contact pour vérifier l'état des capteurs et effectuer des corrections .

4. Symptômes de panne

5. Procédure de remplacement (atelier – 1h à 2h)

⚠️ Intervention nécessitant précautions – Le circuit d'injection est sous pression. Dépressuriser le système avant intervention.

1. Débrancher la batterie (borne négative)

2. Déposer les éléments obstruant l'accès (cache moteur, durites)

3. Déconnecter le connecteur électrique du capteur de pression rampe

4. Déposer les durites d'alimentation en carburant

5. Déposer les vis de fixation de la rampe

6. Extraire l'ancienne rampe avec les injecteurs

7. Nettoyer la surface de contact sur la culasse

8. Monter la nouvelle rampe, remplacer les joints toriques des injecteurs

9. Remonter les durites (serrage au couple préconisé)

10. Rebrancher les connecteurs électriques

11. Rebrancher la batterie

12. Réinitialiser les paramètres auto-adaptatifs via outil diagnostic OBD

13. Démarrer et vérifier l'absence de fuites

14. Effacer les défauts mémoire via OBD

6. Remarques pratiques

• Fabricant : Fiat (pièce d'équipement d'origine)

• Compatibilité : Cette rampe est utilisée sur le moteur 1.2 MPI 16V de la famille FIRE

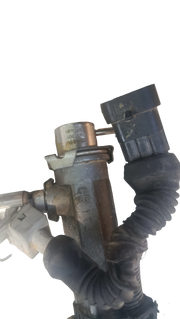

• Capteur de pression : La rampe est équipée d'un capteur de pression intégré sur le conduit rigide

• Entretien préconisé : Comme pour les moteurs FIRE, il est recommandé de vérifier périodiquement l'état des injecteurs, surtout sur les versions flexifuel (éthanol) qui peuvent présenter une obstruction partielle des injecteurs
