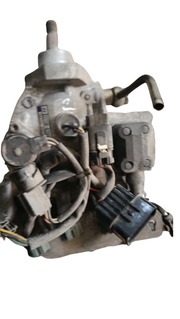

Pompe d'injection Common Rail HP3 – TOYOTA 2.0 D-4D / 2.2 D-4D – Années 2005–2010 Réf. 33104-42300

Pompe d'injection Common Rail HP3 – TOYOTA 2.0 D-4D / 2.2 D-4D – Années 2005–2010  Réf. 33104-42300

Pompe d'injection – Réf. 33104-42300

Référence OEM : 33104-42300 (DENSO / Toyota)

Fabricant : DENSO (Nippondenso Co., Ltd.)

Type de pièce : Pompe d'injection haute pression pour système Common Rail (HP3)

Libellé : Pompe d'injection Common Rail HP3 – TOYOTA 2.0 D-4D / 2.2 D-4D – Années 2005–2010

1. Applications automobiles

Cette pompe d'injection DENSO équipe plusieurs moteurs diesel Toyota D-4D de la fin des années 2000. La référence 33104-42300 est une pompe HP3 de type 2 cylindres.

Aucune source directe ne liste les modèles de véhicules pour cette référence exacte. Cependant, les pompes HP3 de DENSO sont très courantes sur les moteurs diesel Toyota 2.0 D-4D (1AD-FTV) et 2.2 D-4D (2AD-FTV) de cette période, notamment sur les Toyota Avensis (T250/T270), Toyota RAV4 (XA30) et Toyota Auris (E150).

Les moteurs concernés produisent généralement les puissances suivantes:

• 2.0 D-4D : 124-126 ch / 91-93 kW

• 2.2 D-4D : 148-177 ch / 109-130 kW

Note sur la compatibilité : Cette référence est strictement pour les moteurs diesel D-4D de Toyota. Vérifiez impérativement votre code moteur (1AD-FTV, 2AD-FTV, etc.) avant achat.

2. Caractéristiques techniques

Principe de fonctionnement :
La pompe HP3, introduite en 2001, est une pompe plus compacte et légère que sa prédécesseure. Elle aspire le carburant du réservoir, le comprime à très haute pression (jusqu'à 1 800 bar) et l'envoie vers le rail commun où il est distribué aux injecteurs. La pression est régulée par une soupape d'admission (SCV) contrôlée électroniquement par le calculateur moteur (ECU).

3. Repères et équivalences

Cette référence peut avoir des équivalences ou variantes selon les marchés et les années. La structure du numéro 33104-XXXXX est typique des pièces Toyota/DENSO.

4. Symptômes de panne / remplacement

Les symptômes courants de défaillance d'une pompe d'injection haute pression sur ces modèles incluent :

• Difficultés au démarrage (allongement du temps de démarrage, surtout à chaud)

• Perte de puissance et à-coups à l'accélération

• Voyant moteur allumé avec codes défauts liés à la pression du rail

• Bruit anormal (grincement métallique) provenant de la pompe

• Polution métallique dans le circuit d'injection (détectée lors d'une vidange du filtre à carburant)

⚠️ Attention : Une défaillance de la pompe HP3 peut générer des particules métalliques qui contaminent tout le circuit d'injection (injecteurs, rail, pompe basse pression) . Cela nécessite souvent le remplacement complet du système haute pression.

Causes possibles de panne :

• Usure normale des composants internes (piston, cylindre)

• Contamination du carburant par de l'eau ou des impuretés

• Défaillance de la SCV (Suction Control Valve)

• Manque de lubrification (carburant de mauvaise qualité)

5. Procédure de remplacement (expert requis)

Le remplacement de cette pièce est une intervention complexe qui nécessite un équipement spécialisé. La procédure typique en atelier est la suivante :

1. Diagnostic et confirmation de la panne (codes défauts, test de pression, analyse de carburant)

2. Débrancher la batterie

3. Nettoyer soigneusement la zone autour de la pompe

4. Déposer le rail commun et les durites haute pression (marquer leur position)

5. Déposer la pompe (courroie/chaîne de distribution, poulie, fixations)

6. Installer la nouvelle pompe, les nouvelles durites et un nouveau rail si contamination métallique

7. Remplacer tous les injecteurs (obligatoire en cas de contamination avec remise à niveau de leur code dans l'ECU)

8. Remplacer le filtre à carburant

9. Nettoyer ou remplacer le réservoir et les durites basse pression

10. Procéder à la purge du circuit et au démarrage

11. Programmation OBLIGATOIRE : Le calculateur moteur (ECU) doit être reprogrammé pour aprentissage des nouveaux injecteurs et pour s'adapter à la nouvelle pompe

12. Contrôle des fuites et essai routier

⚠️ Note : En cas de défaillance grave de la pompe, une extraction complète du circuit est nécessaire. L'emploi d'une pompe d'occasion est déconseillé, car elle peut contenir des particules métalliques provenant de l'ancien système.
