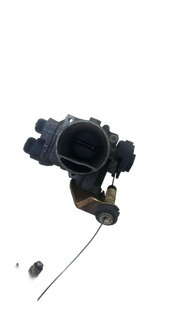

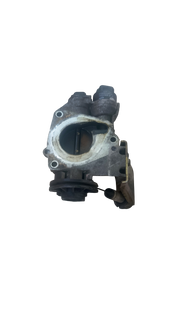

Corps de papillon électronique – Groupe Fiat / Stellantis – Moteurs 1.2 8V / 1.4 8V (Fire) – 2003-2012 punto grande punto evo 500 panda doblo corsa d mervia a

Corps de papillon électronique – Groupe Fiat / Stellantis – Moteurs 1.2 8V / 1.4 8V (Fire) – 2003-2012 punto grande punto evo 500 panda doblo corsa d mervia a – Réf. 46SXF8/A (Weber)

Référence fabricant : 46SXF8/A
Code(s) alternatif(s) : IB02/00 (version), 1649 (numéro interne)
Fabricant : WEBER (Marelli)
Type de pièce : Corps de papillon (Butterfly Valve / Throttle Body)
Fonction : Régulation de l'admission d'air dans le moteur

Libellé : Corps de papillon électronique – Groupe Fiat / Stellantis – Moteurs 1.2 8V / 1.4 8V (Fire) – 2003-2012

1. Applications automobiles

Ce corps de papillon est utilisé sur plusieurs modèles du groupe Fiat (et Opel) équipés des moteurs essence Fire (1.2L et 1.4L 8V).

Codes moteur compatibles :

ℹ️ Ce corps de papillon est utilisé sur les moteurs essence 1.2 8V et 1.4 8V de la famille Fire (Fiat) et sur certains modèles Opel . Le code 46SXF8/A est une référence interne Weber .

2. Caractéristiques techniques

Informations complémentaires :

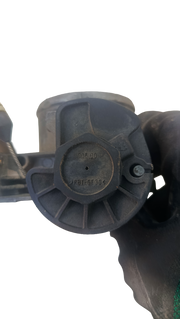

• La référence 46SXF8/A est gravée sur le corps de papillon (code Weber)

• Le code IB02/00 est la version du boîtier (numéro de lot ou de révision)

• La référence 1649 est un numéro interne (gravure de moule ou code de fabrication)

• Le connecteur est à 6 broches (caractéristique des corps de papillon électroniques de cette génération)

3. Repères

Références OEM et équivalentes :

Références de pièces de rechange (indices) :

Marques et modèles concernés (non exhaustif) :

• Fiat Punto (199) – 1.2 8V

• Fiat 500 (312) – 1.2 8V

• Fiat Panda (169) – 1.1 / 1.2 8V

• Opel Corsa D – 1.2 8V

4. Symptômes de panne / remplacement

Cause fréquente : L'encrassement du corps de papillon est la cause la plus fréquente. Le nettoyage peut résoudre les problèmes dans la plupart des cas. Un défaut du moteur pas à pas ou du capteur de position (TPS) peut également survenir.

5. Procédure de nettoyage / remplacement (atelier – 1h)

⚠️ Intervention nécessitant précautions – Nettoyer le corps de papillon avec un produit spécialisé (nettoyant corps de papillon). Ne pas toucher au volet (papillon) avec des objets durs.

Nettoyage

1. Débrancher la batterie (borne négative)

2. Déposer la durite d'admission d'air reliant le filtre à air au corps de papillon

3. Déconnecter le connecteur électrique (6 broches)

4. Déposer les vis de fixation (4 vis)

5. Extraire le corps de papillon

6. Nettoyer avec un produit spécifique (nettoyant corps de papillon) – ne pas utiliser de solvant agressif

7. Laisser sécher

8. Remonter le corps de papillon

9. Rebrancher la batterie

10. Réinitialisation de l'apprentissage via OBD (nécessaire pour certains modèles)

Remplacement

1. Procédure identique au nettoyage

2. Monter le nouveau corps de papillon (réf. 46SXF8/A ou équivalent)

3. Réinitialisation de l'apprentissage via OBD (obligatoire)

6. Remarques pratiques

• Fabricant : Weber (Marelli) – équipementier d'origine pour ce modèle

• Compatibilité : Ce corps de papillon est compatible avec les moteurs 1.2 8V et 1.4 8V de la famille Fire (Fiat) et certains Opel

• Références OEM : Les références OEM probables sont 55205912 et 55222734

• Connecteur : Vérifier la présence du connecteur 6 broches sur votre pièce d'origine
