SKU: boitpap-0012-d0

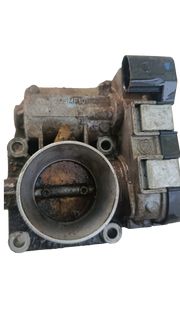

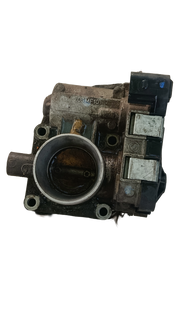

Corps de papillon électrique – Groupe Fiat / Stellantis – Moteur 1.2 8V (FIRE) – 2003-2025 – Réf. 40SMF10
Référence OE : 40SMF10
Code(s) alternatif(s) : 40SMF10/1, 802007506203
Fabricant : MAGNETI MARELLI
Type de pièce : Corps de papillon électronique (ETC)
Fonction : Régulation de l'admission d'air dans le moteur
Libellé : Corps de papillon électrique – Groupe Fiat / Stellantis – Moteur 1.2 8V (FIRE) – 2003-2025
1. Applications automobiles
Ce corps de papillon est spécifiquement conçu pour les moteurs essence 1.2 8V de la famille FIRE du groupe Fiat.
| Marque & Modèle | Code châssis | Années | Motorisation | Code Moteur |
|---|---|---|---|---|
| Fiat 500 | 312 | 2007–2025 | 1.2 8V 69 ch | 169 A4.000 |
| Fiat Panda | 169 | 2003–2012 | 1.2 8V 60 ch | 169 A4.000 |
| Fiat Panda | 312, 319 | 2012–2025 | 1.2 8V 70 ch | 169 A4.000 |
| Fiat Grande Punto | 199 | 2005–2018 | 1.2 8V | — |
| Fiat Punto | 188 | 2002–2012 | 1.2 8V | 188A4.000 |
| Fiat Punto Evo | 199 | 2009–2012 | 1.2 8V | — |
| Lancia Ypsilon | 846 | 2011–2024 | 1.2 8V | 169.A.4000 |
| Ford Ka II | — | 2008–2016 | 1.2 8V | — |
ℹ️ Ce corps de papillon est compatible avec les moteurs 1.2 8V (169 A4.000) de la famille FIRE, utilisés sur de nombreux modèles Fiat, Lancia et Ford Ka II .
2. Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fonction | Régulation de l'admission d'air dans le moteur (commande électronique) |
| Type | Corps de papillon électronique (Fly-by-Wire / ETC) |
| Fabricant | Magneti Marelli |
| Modèle | 40SMF10 |
| Connecteur | 6 broches |
| Diamètre | 40 mm |
| Commande | Électronique (pas de câble d'accélérateur) |
| Références associées | 802007506203 (Magneti Marelli), 40SMF10/1 (variante) |
Informations complémentaires :
-
La référence 40SMF10 est gravée sur le corps de papillon (code Magneti Marelli)
-
Le code 40SMF10/1 est une variante équivalente
-
Le connecteur est à 6 broches (caractéristique des corps de papillon électroniques de cette génération)
3. Repères
Références OEM et équivalentes :
| Type | Référence |
|---|---|
| Magneti Marelli | 40SMF10 |
| Magneti Marelli | 40SMF10/1 |
| Magneti Marelli | 802007506203 |
| OE Fiat | 71795460 |
| OE Fiat | 71795461 |
| OE Fiat | 71788736 |
| OE Fiat | 77363827 |
| OE Fiat | 77364899 |
| OE Fiat | 55192786 |
Références équivalentes (aftermarket) :
| Fabricant | Référence |
|---|---|
| NISSENS | 955088, 40SMF10 |
| SIDAT | 88.060, 88.060R |
| FEBI BILSTEIN | 103048 |
| PIERBURG | 703703970 |
| HELLA | 8UK007623171 |
| ERA | 63011 |
Codes moteur compatibles :
| Code moteur | Motorisation | Puissance |
|---|---|---|
| 169 A4.000 | 1.2 8V FIRE | 60-70 ch |
| 188A4.000 | 1.2 8V FIRE | 60 ch |
4. Symptômes de panne / remplacement
| Symptôme | Cause probable |
|---|---|
| Ralenti instable (moteur qui cale) | Corps de papillon encrassé, moteur pas à pas défectueux |
| À-coups à l'accélération | Capteur de position du papillon (TPS) défaillant |
| Voyant moteur allumé (code P0120, P0220, P0638) | Corps de papillon défectueux ou mauvais contact |
| Perte de puissance / mode dégradé | Corps de papillon défaillant |
| Réponse de l'accélérateur retardée | Corps de papillon encrassé ou défaillant |
Cause fréquente : L'encrassement du corps de papillon est la cause la plus fréquente. Un nettoyage avec un produit spécifique (nettoyant corps de papillon) peut résoudre le problème dans la plupart des cas. Un défaut du moteur pas à pas ou du capteur de position (TPS) peut également survenir.
5. Procédure de nettoyage / remplacement (atelier – 1h)
⚠️ Intervention nécessitant précautions – Nettoyer le corps de papillon avec un produit spécialisé. Ne pas toucher au volet (papillon) avec des objets durs.
Nettoyage
-
Débrancher la batterie (borne négative)
-
Déposer la durite d'admission d'air reliant le filtre à air au corps de papillon
-
Déconnecter le connecteur électrique (6 broches)
-
Déposer les vis de fixation (4 vis)
-
Extraire le corps de papillon
-
Nettoyer avec un produit spécifique (nettoyant corps de papillon) – ne pas utiliser de solvant agressif
-
Laisser sécher
-
Remonter le corps de papillon
-
Rebrancher la batterie
-
Réinitialisation de l'apprentissage via OBD (nécessaire pour certains modèles)
Remplacement
-
Procédure identique au nettoyage
-
Monter le nouveau corps de papillon (réf. 40SMF10 ou équivalent)
-
Réinitialisation de l'apprentissage via OBD (obligatoire)
